產品名稱： |
YZG2-18壓力表直通終端接頭(單卡套式)(銅管、尼龍管用)Manometer Straight-through Sleeve |
YZG2-18壓力表直通終端接頭(單卡套式)(銅管、尼龍管用)Manometer Straight-through Sleeve-鎮江市天涯電氣有限公司
| 產品編號： |
N201221311623 |
| 產品型號： |
鎮江市天涯電氣有限公司 |
| 發布日期： |
2024-3-18 |
| 查看數次： |
2400 |
| |
|
| 產 品 詳 細 介 紹： |
儀表管接頭 >> YZG2銅制氣動管路接頭（銅管及尼龍管用） >>YZG2-18壓力表直通終端接頭(單卡套式)(銅管、尼龍管用)
YZG2-18 Manometer Straight-through Sleeve
說明：
本系列管接頭適用于銅管、尼龍管的連接。
性能規范：
□公稱壓力：1.0MPa（密封圈式）、1.6MPa（卡套式）
□配管外徑：鋼管、尼龍管、銅管：6－－16
□適用溫度：≤150℃
□適用介質：油、水、氣--非腐蝕性氣體等
□制造材料：H62 1Crl8Ni9Ti
□適用范圍：銅管、塑料管、尼龍管、鋼管
□終端螺紋：M、G、ZG、PT、NPT等

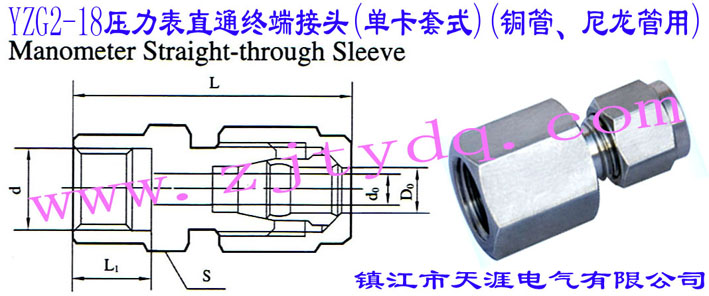

YZG2-18壓力表直通終端接頭(單卡套式)(銅管、尼龍管用)
YZG2-18 Manometer Straight-through Sleeve
|
D0 |
d |
d0 |
L |
L1 |
H |
代號Code No |
|
6 |
M10×1 |
4 |
37 |
10 |
14 |
YZG2-18-M10×1（內）-Φ6 |
|
6 |
M14×1.5 |
4 |
41 |
13 |
19 |
YZG2-18-M14×1.5（內）-Φ6 |
|
6 |
M16×1.5 |
4 |
41 |
13 |
22 |
YZG2-18-M16×1.5（內）-Φ6 |
|
6 |
M20×1.5 |
4 |
42 |
13 |
24 |
YZG2-18-M20×1.5（內）-Φ6 |
|
6 |
G1/2" |
4 |
42 |
13 |
27 |
YZG2-18-G1/2"（內）-Φ6 |
|
8 |
M14×1.5 |
6 |
41 |
13 |
19 |
YZG2-18-M14×1.5（內）-Φ8 |
|
8 |
M16×1.5 |
6 |
41 |
13 |
22 |
YZG2-18-M16×1.5（內）-Φ8 |
|
8 |
M20×1.5 |
6 |
42 |
13 |
24 |
YZG2-18-M20×1.5（內）-Φ8 |
|
8 |
G1/2" |
6 |
42 |
13 |
27 |
YZG2-18-G1/2"（內）-Φ8 |
|
10 |
M16×1.5 |
8 |
42 |
13 |
22 |
YZG2-18-M16×1.5（內）-Φ10 |
|
10 |
M20×1.5 |
8 |
43 |
13 |
24 |
YZG2-18-M20×1.5（內）-Φ10 |
|
10 |
G1/2" |
8 |
43 |
13 |
27 |
YZG2-18-G1/2"（內）-Φ10 |
|
12 |
M20×1.5 |
10 |
45 |
13 |
24 |
YZG2-18-M20×1.5（內）-Φ12 |
|
12 |
G1/2" |
10 |
45 |
13 |
27 |
YZG2-18-G1/2"（內）-Φ12 |
|
14 |
M20×1.5 |
12 |
47 |
13 |
24 |
YZG2-18-M20×1.5（內）-Φ14 |
|
14 |
G1/2" |
12 |
47 |
13 |
27 |
YZG2-18-G1/2"（內）-Φ14 |
